Маркировка дисков для легковых автомобилей: расшифровка их обозначений — что означают цифры на автодисках и как их расшифровать
Темой этого обзора будет маркировка колесных дисков авто и расшифровка их обозначений для легковых автомобилей и иного типа транспорта. Этот аспект весьма важен при замене шин и колес. Ведь неправильно подобранный товар ухудшает множество различных показателей ТС: сцепляемость с поверхностью, превышение предельной нагрузки на подвеску, управляемость машины, эксплуатационный срок. Если монтаж осуществляется для неподходящей модели транспорта, то возникает серьезная опасность для жизни самого водителя. Поэтому следует быть предельно внимательным и научиться грамотно считывать сведения от производителя. Где их найти и как правильно трактовать, читайте далее.

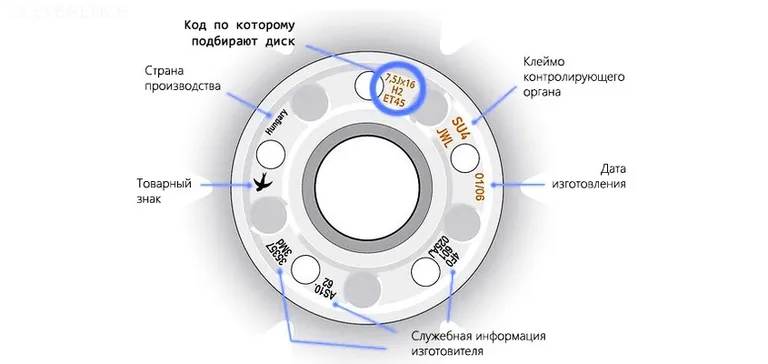

Маркировка колесных дисков — расшифровка
Существует несколько методов нанесения информации. А вот форма подачи остается единой. В большинстве случаев и для штамповки, и для литья используется стандартный сертифицированный европейский способ, un/ece 124. Хотя существуют и исключения, о которых мы поговорим ниже.
Визуально найти необходимые сведения можно на ободе, располагаются они на внешней или внутренней стороне, в зависимости от производителя. Важно понимать, что эти данные относятся только к основным. Существуют еще и дополнительные, которые наносятся на некоторые типы товара. Их можно встретить не всегда, как пример, — предельное давление покрышки или нагрузка на ресурс. Посмотрим, как это выглядит на схеме.
Как организовать маркировку и другие складские процессы
Производственная и товарная маркировка различных групп изделий
- Маркировка пластика: виды, таблица расшифровки маркеров пластиковой тары
- Маркировка болтов: расшифровка, что означают цифры на шляпке, как маркируются
- Маркировка шин: расшифровка их обозначение в таблице для легковых машин
- Маркировка лакокрасочных материалов: новые требования к обозначениям акриловых, масляных красок, эмалей и другой химической продукции
- Маркировка моторного масла: что означают цифры на упаковке продукции для двигателей авто и как их расшифровать — таблица расшифровки обозначений
- Маркировка ювелирных изделий в России: особенности, требования и правила маркирования продукции из драгоценных металлов — закон и постановления правительства
Маркировка на складе и в логистике
- Маркировка грузов: требования к упаковке, виды транспортного маркирования, содержание и порядок расположения манипуляционных знаков
- Манипуляционные и информационные знаки на упаковке: расшифровка маркировок на транспортной таре, транспортировочные символы на коробке
- Адресное хранение на складе: принцип работы, с чего начать организацию, маркировка стеллажей
- Система маркировки товаров на складе: как маркируют продукцию
- Отгрузка маркированного товара со склада: что это такое и как она проходит - правила, порядок, регламент и инструкции
Организация складского хозяйства с нуля
- Организация складского хозяйства: работа склада на предприятии
- Складские операции: что это, системы управления процессами на складе и как вести учет
- Как открыть транспортно-логистическую компанию с нуля: план по открытию бизнеса в логистике
- ТОП-5 болей на складе при управлении запасами и эффективные способы их решения
- Сквозной учёт: 3 выгоды от внедрения на предприятии
- Ответственное хранение груза на складе: это что такое и что это значит – определение ответхранения, отгрузка
- Складская логистика: управление и оптимизация, определение, задачи, функции, организация на предприятии

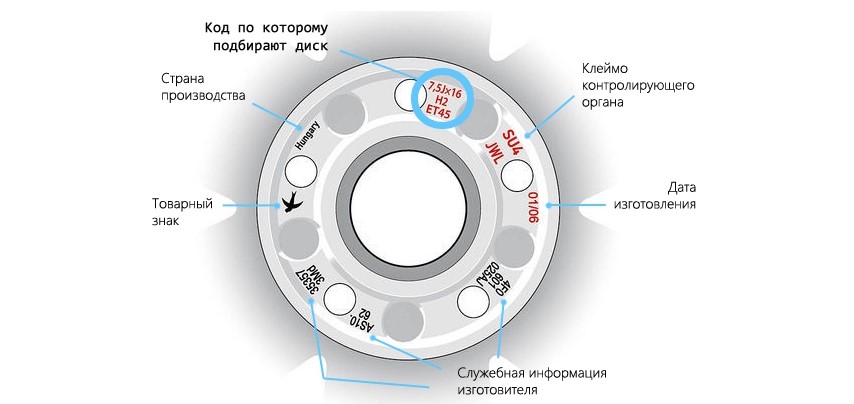

Маркировка автодисков и ее расшифровка
Чтобы информация была достаточно детальной, попробуем разобрать все на примере. Возьмем за основу вот такую вот запись, которую мы можем обнаружить на диске: 6.5Jx15 H2 5/100 ET45 d54.1. А после этого шаг за шагом рассмотрим каждое из цифровых и буквенных значений, узнаем, насколько важным будет тот или иной параметр.
Ширина обода
Это расстояние от одного края до другого. Считывается по внутренней стороне, на внешней может быть иное значение. Аспект весьма важен, ведь он играет серьезную роль при выборе покрышке. У каждой существует собственный допустимый диапазон, по которому и следует ориентироваться. Причем не стоит плотно подбираться к границам параметра. В нашем случае ширина в дюймах равняется 6.5 И именно этот средний диапазон и должен быть у покрышки.
Если же 6.5 будет боковым значение, минимальным или максимальным для шины, то допустить к эксплуатации ее, разумеется, можно, но вот срок использования будет существенно сокращен.
Тип кромки обода
Как мы видим, после ширины у нас следует буква J. И она сообщает нам всю необходимую информацию о типе. То есть, форма закраина, места сцепления с шиной. И если вид будет неподходящим, то и соединение будет менее надежным. А это играет роль при монтаже, оказывает влияние на массу балансиров, а также на смещение резины со своей оси, если выполняется резкий маневр или имеет место неблагоприятная внешняя среда. А в аварийной ситуации небольшой просчет по форме закраины может стоить жизни человеку.
J является наиболее распространённым видом на территории Российской Федерации. Второе место удерживает JJ, созданный для полноприводных транспортных средств. Но использовать один на машине, предназначенной для другого, будет неправильно. Что и говорить об иных типах, как P, D, B, K которые отличаются формой сцепления весьма значительно.
Разъемность обода
Итак, если мы посмотрим на обозначения колесных дисках автомобиля, то следующим параметром идет буква X. Она сообщает нам о том, что указанный тип не обладает разъемностью. Другими словами, его нельзя разобрать на составные части — это монолитное целое. Плюсов у такого обода хватает — большая жесткость, да и с конструкционной точки зрения, трудностей при монтаже будет намного меньше. Но при этом использовать такой тип допустимо только с эластичными покрышками, что подходит для легковых автомобилей. За редким исключением это может быть небольшой грузовичок. Но крупные машины применяют только разъемные виды, иначе установить покрышку не представляется возможным.
Монтажный диаметр
Цифра 15, указанная в нашем примере. Представляет собой размер посадочного места на диске под шину. И он должен строго соответствовать параметру резины. В противном случае при монтаже возникнут серьезные сложности. Да и в эксплуатации несхожие типы не допускаются. С этим значением поиграть не получится, приобретайте лишь при точном соответствии. Сейчас распространены модели от 13 до 21. Небольшие для миникаров и крупные для внушительных грузовиков и специальной техники.

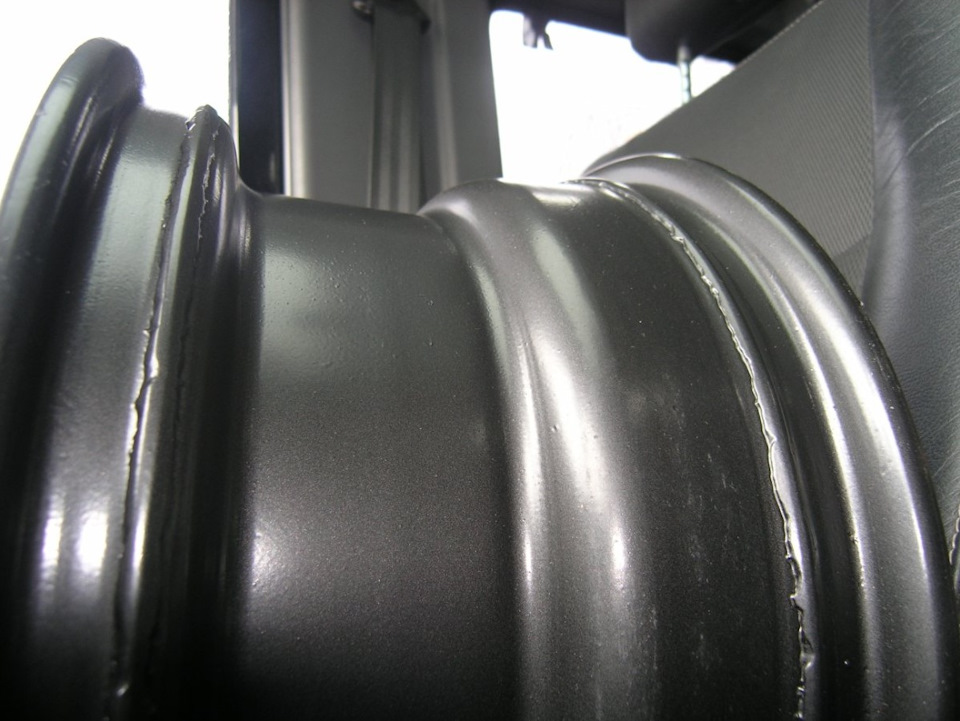

Кольцевые выступы
А также их еще часто именуют хампами (от английского слова «hump»). Это небольшие выступы, которые необходимы при использовании бескамерных шин. Они упираются в нее, не позволяя допустить разгерметизацию при маневрах. Если на резину давят внешние силы, то без специальных уступов они деформируются и воздух начнет уходить. Соответственно, колесо просто спустит.
Итак, маркировка автомобильных литых дисков расшифровка для легковых автомобилей:
- H. Хамп присутствует в единственном экземпляре. Это говорит о простом монтаже, натянуть на один выступ покрышку совсем несложно. Справится даже непрофессионал.
- H2. А это уже двойной хамп. Выступы располагаются с обеих сторон, внутренней и внешней. И вот здесь с монтажом уже возникают серьезные трудности. Поэтому придется использоваться специальные инструменты.
- FH. Это плоский вид подката. Применяется нечасто, но также сложен в установке.
- AH. Асимметричный вид. Это золотая середина, один из выступов больше, чем его двойник. Соответственно, натянуть резину будет куда легче. При этом особо не страдает и надежность, уровень возможной утечки воздуха в экстремальных ситуациях примерно соответствует показателю у H2.

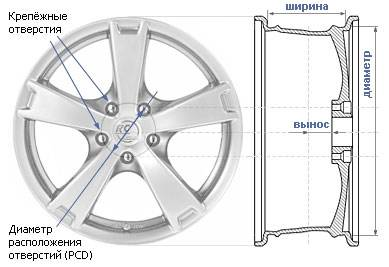

Расположение крепежей
В нашем варианте установлено значение в 5*100. Значит, необходимо 5 болтов с диаметром окружности в 100 миллиметров. Этот фактор обычно играет злую шутку с новичками, которые пытаются просто визуально определить размер крепежа и подобрать соответствующий. Ведь варьируются они в довольно большом диапазоне от 98 до 139 миллиметров. И ошибка хотя бы на один мм приведет к очень неприятным последствиям. Со временем начнет расшатываться сам болт, ведь посадочное гнездо слишком велико для него. А в обратном случае при монтаже он либо не войдет по резьбе до конца, либо она будет перекручена. А это опять же приведет к расшатыванию и срыву крепежа в самый неподходящий для этого момент.
Поэтому ориентируйтесь только на конкретные цифры и подбирайте товар в строгом соответствии с ними. Благо, все сведения у нас есть, а расшифровка надписи на дисках довольно проста. Специфических навыков не требуется.

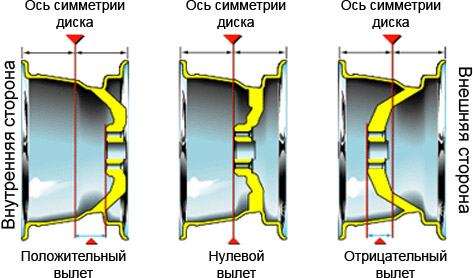

Дисковый вылет
Является расстояние от точки соприкосновения со ступицей до плоскости поперечного сечения. Любопытно то, что это значение способно приобретать как положительные, так и отрицательные формы. В представленном варианте оно выглядит, как ET 45. То есть, положительное. Но существуют такие виды, как ET -30, что уже является отрицательным значением.
Важно в подборе покупке в этом моменте не полагаться на диапазоны. Подбирать только точные товары, которые полностью соответствуют характеристики от производителя. Иначе, если возникнет ситуации, когда на колесо давят внешние силы, например, резкий поворот или небольшое столкновение, диск даст трещину. А также нередки случаи, когда он просто раскалывался на ходу. Стоит быть осторожным.
Диаметр слота посадки
Обозначен в примере под латинской буквой d. Указывается в мм. В принципе, тут тоже играть с параметрами не получится. Все просто: во время установки изделие не сядет на свой слот, если подобрано неверно. Конечно, опасностей на дороге не принесет, ведь даже не может быть установлен. Но покупку придется менять на новую. Вот почему маркировка на дисках колес, расшифровка обозначений и всех параметров является таким важным аспектом.
Крепежные элементы
Используются только болты соответствующих размером. Количество различается, в зависимости от модели. Может быть 4 или 6. Но есть и экзотические варианты по 3, 5, а встречается и 9 болтов. Но для типичного легкового транспорта в РФ ориентироваться нужно на 4 и 6. А вот размеры разнятся, и как уже упоминалось, здесь следует подобрать точно даже не до миллиметра, а до десятой его доли. Иначе ресурс крепежа будет расходоваться в несколько раз быстрее. И хоть стоит сам болт недорого, важно же знать, в какой именно момент его пора менять. Обычно это делается только вместе с полной заменой всей конструкции. А при несоответствии размера, он выйдет из строя куда раньше и возникнет неблагоприятный момент для управления ТС. Вот почему маркировка колеса и расшифровка информации на колесном диске так важна.
Интересен тот факт, что при четном количестве крепежей, расстояние между ними строго одинаковое. А вот при нечетном, от одного болта до другого расстояние растет с коэффициентом в 1,051.
Также хотим обратить ваше внимание на то, что сейчас существуют модели, которые подходят сразу к нескольким типам транспорта. Они указываются в диапазоне, 100/110 или 100/120 и так далее. Это значит, что конструкция универсально и подойдет под крепеж любого диаметра в заявленном диапазоне. Правда, эксплуатационный срок в таком случае будет все же несколько снижен, но не особо существенно.
Готовые решения для всех направлений
Ускорьте работу сотрудников склада при помощи мобильной автоматизации. Навсегда устраните ошибки при приёмке, отгрузке, инвентаризации и перемещении товара.
Мобильность, точность и скорость пересчёта товара в торговом зале и на складе, позволят вам не потерять дни продаж во время проведения инвентаризации и при приёмке товара.
Обязательная маркировка товаров - это возможность для каждой организации на 100% исключить приёмку на свой склад контрафактного товара и отследить цепочку поставок от производителя
Скорость, точность приёмки и отгрузки товаров на складе — краеугольный камень в E-commerce бизнесе. Начни использовать современные, более эффективные мобильные инструменты.
Повысьте точность учета имущества организации, уровень контроля сохранности и перемещения каждой единицы. Мобильный учет снизит вероятность краж и естественных потерь.
Повысьте эффективность деятельности производственного предприятия за счет внедрения мобильной автоматизации для учёта товарно-материальных ценностей.
Первое в России готовое решение для учёта товара по RFID-меткам на каждом из этапов цепочки поставок.
Исключи ошибки сопоставления и считывания акцизных марок алкогольной продукции при помощи мобильных инструментов учёта.
Получение статуса партнёра «Клеверенс» позволит вашей компании выйти на новый уровень решения задач на предприятиях ваших клиентов.
Получение сертифицированного статуса партнёра «Клеверенс» позволит вашей компании выйти на новый уровень решения задач на предприятиях ваших клиентов..
Используй современные мобильные инструменты для проведения инвентаризации товара. Повысь скорость и точность бизнес-процесса.
Как маркируются литые диски
В принципе, ключевых отличий нет. Но есть один важный фактор, который нельзя упускать. На литье помимо стандартных данных всегда должно присутствовать клеймо сертификации, которое наносится после проверки специальным рентгеном. А также есть метка организации, ответственной за проведение процедуры. Обычно это не производитель, а компания, имеющая соответствующую лицензию.

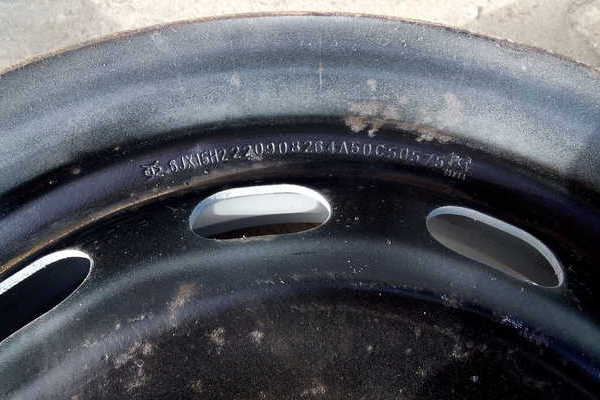

Маркировка штампованных дисков, расшифровка
А вот в этом случае никаких дополнительных сведений нет. Полностью стандартные записи, разобранные детально выше. Но на обоих вариантов вполне может присутствовать дополнительная информация. И она уже способна дать больше сведений, которые если и не несут принципиальной разницы, то способны рассказать потребителю намного больше об изделии.
Дополнительные маркеры
Разберем каждый из них. Эти значения встречаются в произвольном порядке, частично или все вместе разом. И также они могут и отсутствовать.
MAX LOAD
Это индекс предельной допустимой нагрузки на единую точку. То есть, не на всю поверхность, а лишь на одно колесо. Обычно представлены в фунтах. Для перевода в наши родные килограммы просто разделите указанное число на 2,2.
MAX PSI-50 COLD
Посмотрим, что означают цифры на колесных дисках, как расшифровать маркировку такого типа. В этом варианте указано количество атмосфер внутри покрышки. Как видно, 50 PSI. Но что это за единицы измерения? Поясним, что 1 килограмм-сила равняется 14 PSI. Соответственно, можно рассчитать параметр простым делением. Но также мы видим небольшую приписку, которая звучит, как COLD. Нетрудно перевести и понять, что измерения нужно производить при холодной температуре. Ведь, как известно, при нагревании воздух расширяется, и давление будет изменять соответственно.

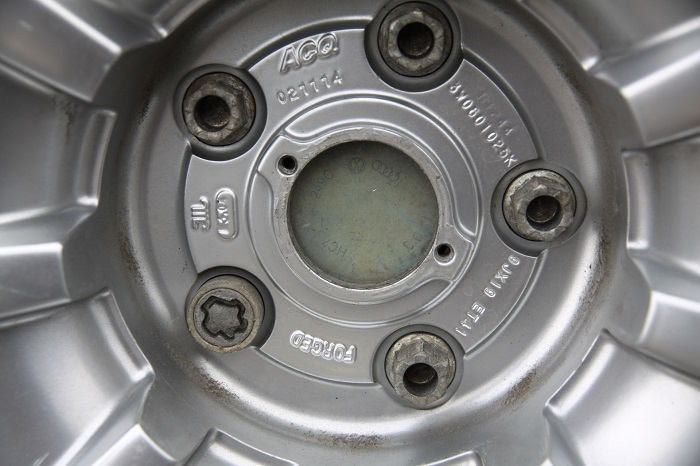

FORGET
Это небольшая запись говорит о методе изготовления. Тип относится к кованым изделиям.
BEADLOCK
Фиксация шин. Эта методика не прошла необходимых проверок безопасности, поэтому с продажи прототипы были сняты.
BEADLOCK SIMULATOR
А вот это интересный момент. Надпись гласит, что используется симулятор фиксации шин. Но фактически такая симуляция не отличается от обычных моделей. То есть, это конкретную запись вы можете смело игнорировать. Ничего страшного не произойдет.
SAE/ISO/TUV
Многие задаются вопросом, Просто системы контроля качества, проверка которых были произведена. Аналог известных в РФ ГОСТ или ТУ. Кстати, их также вы сможете встретить на местах сертификации. В принципе, наличие подобных маркеров лишь увеличивает уровень доверия к товару, ведь производитель озаботился некой формой гаранта. А вот вопрос, где находится маркировка на литых и штампованных дисках остается открытым. Ведь конкретного места для указания штампа сертификации нет, производитель сам выбирает, где его разместить.
Дата изготовления
Она указывается в нестандартном виде. Поэтому многие ее путаются с чем-то другим. Ведь вместо привычного числа и месяца, мы видим номер недели. Как вариант, 10. Десятая неделя с начала года. Придется немного посчитать. А вот последние две цифры уже являются годом — 21 для современных товаров.
Страна
Полное название, логотип или сокращение. Все остается на усмотрение производителя. Как и необходимость нанесения такой информации.
Японские диски
Существуют два вида нетипичных для российского потребителя маркеров. JWL, сертификат от Министерства транспорта Японии. Требования, которые предъявляются в стране весьма высокие и направлены исключительно на внутренний рынок. Но любой производитель в мире может подать заявку и пройти тест по японской системе. Таким образом, он сможет доказать своему клиенту, что его товар отвечает представлениям о качестве японцев. А они, как известно, весьма требовательны в этой сфере.
Маркер VIA также свидетельствует об уровне. Это не аналог первого, а просто значок пройденных дополнительных тестов. В принципе, тема обзора: маркировка автомобильных дисков и шин на авто и расшифровка обозначений. И японские маркеры сюда относятся косвенно, в нашей стране, а также в Европе их почти нет. Но мы их внесли, так как это прямое свидетельство, что товар произведен на самом высоком уровне, доступным на сегодняшний день. И сомневаться в нем точно не стоит.
Как выбрать правильно
Для различных моделей ТС нам понадобятся разные параметры. Рассмотрим пару примеров.
|
Модель |
Значения |
|
Toyota Corolla |
|
|
Ford Focus |
|
|
Lada Granta |
13 / 5.0J PCD 4x98 ET 40 ЦО 58.5 либо 14 |
|
Lada Vesta |
6Jx15 4/100 ET50 d60.1 |
|
Hyundai Solaris |
6Jx15 4/100 ET46 d54.1 |
|
KIA Sportage |
6.5Jx16 5/114.3 ET31.5 d67.1 |
|
Kia Rio |
PCD 4x100, 13-15, 5J-6J, 34-48 |
|
Нива |
5x139.7,ET 40, 6.5 J, ЦО 98.6 |
|
Renault Duster |
16х6,5, ET45, 5х114,3 |
Заключение
Теперь ни у одного читателя этой статьи не возникнет вопроса, что означают цифры на дисках колес. И становится понятно, что эти данные несут важный смысл. Отступление от заявленных производителем требований грозит сложностями при монтаже, опасностью на дороге, повышенным уровнем износа. А вот точное соответствие, напротив, обещает комфорт и безопасность при езде. Да и уровень качества товара, как оказалось, проверить можно весьма просто. А для работы с маркированными покрышками, обувью, парфюмерией и другими видами изделий используйте специальное ПО от компании «Клеверенс» — «Склад 15 + ШИНЫ» и «Кировка».
См. также: маркировка моторного масла.
