Маркировка проводов и кабелей: расшифровка, таблица обозначений, виды, как маркировать

Электрокабельные изделия выступают в роли магистралей, по которым движется ток или сигнал. Их существует большое разнообразие. Они классифицируются по разным признакам: назначению, материалу жил и изоляции, наличию брони и металлического экрана, конструктивному исполнению, сечению и другим параметрам. Для того чтобы различать их виды, применяется маркировка кабеля и проводов. В статье поможем разобраться с тем, как их отличить.

Для чего маркируется кабельная продукция

В быту часто возникает необходимость взаимодействия с электроснабжением, но в многообразии электрокабелей и электропроводов легко запутаться. Несмотря на то что они могут быть внешне похожи, по характеристикам и назначению могут отличаться. Для того чтобы можно было в них легко разбираться, производители наносят цветовую, буквенную и цифровую индексацию, которая раскрывает их параметры. Индексирование необходимо для упрощения выполнения электромонтажных работ и безопасной эксплуатации. Это помогает также в случае аварийной ситуации идентифицировать проблемный элемент и отключить его в случае необходимости.

Расшифровка маркировки разных видов кабельной продукции и электрических проводов российского производства

Ранее мы отметили, что буквенно-цифровой код токопроводящих элементов несет в себе важные данные о материалах изоляции, характеристиках жил, их числе, конструкции и размерах. Сейчас мы разберемся, как интерпретировать эту информацию, чтобы грамотно подбирать продукцию, соответствующую конкретным задачам и нормам безопасности.

Кодировка электрокабелей состоит из пяти буквенных позиций и цифр, каждая из них относится к определенному параметру. Первый знак определяет материал, из которого изготавливаются жилы. Присутствие маркера А свидетельствует о том, что основным элементом является алюминий. Если он отсутствует, значит, используются медные жилы.

На второй позиции обозначается тип электропровода. Далее значится материал, из которого выполнена защитная оболочка. Последним является обозначение особенности конструкции:

• Г — вокруг жил кабельной магистрали сформирована гидроизоляция.
• Б — присутствует ленточная броня.
• О — электрокабель находится в оплетке.
• К — обмотка осуществляется круглым оплеточным материалом.
• Т — предназначается для прокладки в трубопроводах.
• Э — экранирование лентой из меди.

Таблица с расшифровкой маркировок кабелей и проводов по ГОСТ

Обозначение	Толкование
В	слой из ПВХ
К	свидетельствует о капроновой изоляции
Р	означает наличие вокруг жилы резины
Н или НР	это подвид предыдущей позиции, негорючая резина
П	изолирующая оболочка из полиэтилена
С	стекловолокно окутывает жилы
О	используется полиамидная изолирующая пленка
Ф	применяется фторопластовый слой
Э	роль оболочки играет эмаль
Г	гибкая жила без оплетки

Маркирование проводных линий проводится по той же схеме, но с меньшим числом символов, поэтому их проще читать:

• Начальная буква — материал изготовления жил. Буквенный индекс А означает алюминиевое изделие. Ее отсутствие свидетельствует в расшифровке маркировки о названии медного кабеля и проводов для электропроводки.
• Вторую позицию занимает назначение проводника и его тип. Он может быть круглым (П), плоским (ПП), установочным (ПУ), контрольным (ПК), нагревательным (ПН), монтажным (ПМ) или с гибкой жилой (ПМГ).

Энергокабель высокой мощности с ПВХ (виниловой) и резиновой изоляцией

Он необходим для передачи электроэнергии с помощью токов промышленной частоты. Изделия данного типа прокладываются чаще всего внутри конструкций. Но вместе с тем существуют варианты ПВХ-изоляций, которые могут эксплуатироваться и в довольно агрессивных условиях. Это расшифровка маркировки силовых кабелей:

• «ХЛ» — свидетельствует о сохранении рабочих функций изоляции при температурах до -60 °C. С целью защиты от УФ необходима дополнительная пластиковая, металлическая и гофрированная труба.
• «нг» — означает, что обмотка изготовлена из огнеупорного пластика.
• «LS» — при повреждении изоляции снижен уровень газо-дымовыделения.
• « FrLS» — изолирование слюдяным материалом. Огнестойкость сохраняется, даже если сгорит остальная обмотка.

Электрокабели с резиновой изоляцией используются в случаях повышенных нагрузок на кручение, изгиб, сдавливание. Они обладают влагоустойчивостью и гибкостью, поэтому их используют при сварочных работах, питания железнодорожных кранов, погрузчиков и др. Для их распознавания используется знак «Р» — резиновый изоляционный слой, а если он не поддерживает горение, то обозначается «НР».

Продукция с бумажно-поясной изоляцией (БПИ)

Эти изделия способны функционировать в сложных условиях, таких как: взрывоопасные зоны, мосты. Их укладывают в грунт, где присутствует высокая коррозионная активность, а также на открытом воздухе, в подземных кабельных каналах, в реках, болотистых почвах.

Их можно распознать по следующими буквенными знаками:

• Первая буква «А» означает маркировку алюминиевого кабеля и провода. Ее отсутствие говорит о том, что по умолчанию используется медь.
• Изделие с индексацией «АБ» имеет защитный слой брони из алюминия. В остальном его устройство аналогичное обычному.
• Если после «А» или на первой позиции стоит знак «СБ», это означает, что защитный слой из свинцовой брони.
• Встречаются также символы «2л». Они означают двойную ленточную броню.
• Если защитная оболочка отсутствует, в обозначении присутствует индекс «Г».

Контрольный

Это изделие формируются из небольшого количества жил, изолированных по отдельности. Кабель эксплуатируется для трансляции информации на длинных дистанциях без потерь качественного сигнала. Его способность противостоять помехам широко используется в производстве, энергетике, строительстве, телекоммуникациях.

В маркировке обозначаются следующие знаки:

• На первом месте традиционная буква «А», обозначающая алюминиевую жилу, а ее отсутствие — медь.
• В — символизирует полихлорвиниловую изоляцию.
• Г — отсутствие оболочки.
• П, Пс — изоляция из обычного полиэтилена или самозатухающего.
• Ф — фторопластовая оболочка.
• КГ — это вариант, как маркируется мягкий кабель и гибкий.
• К на первой позиции или после А обозначает контрольное кабельное изделие.
• Э — экран.

Коммуникационный

К этой категории имеет отношение обширная группа телефонных магистралей. Они используются для создания городских, магистральных и местных телефонных сетей. Состоят их множества медных жил, разбитых попарно и сформированных в пучки.

Буквенная кодировка расшифровывается следующим образом:

• Т — принадлежность к проводникам телефонной связи.
• П — применяется полиэтиленовая изоляция.
• В — обличение в ПВХ-оболочку.
• эп — в составе используется пленочное экранирование.
• з — присутствует волокнистый заполнитель.
• Б — защитная броня из стальных пластин.
• Шп, Шв — шланг из полиэтилена или ПВХ.

Виды кабельной маркировки монтажных электро проводов

Они используются в устройствах и приборах. Их отличительной особенностью является эксплуатация при малых нагрузках тока.

Расшифровка маркирования:

• М — обозначает принадлежность к электропроводам монтажной категории.
• Г — присутствие буквенного знака свидетельствует о многожильности, а отсутствие — об однопроволочности.
• Ш — в качестве барьерного изолятора используется полиамидный шелк.
• В — изоляционный слой из поливинилхлорида.
• К — задействуется капроновый изолятор.
• Л — проводник покрыт лаком.
• С — стекловолоконная обмотка.
• Д — применяется двойная оплетка.
• О — материал оплеточный из полиамидной пленки.

Пример маркировки гибкого и мягкого кабеля: МКЭШвнг 14х2,5: монтажное изделие (М) является кабельным проводником (К) с запрессованным ПВХ и защитным шлангом (Ш); при групповой прокладке не поддерживает горение (нг); состоит из 14 жил, с сечением 2,5 мм кв.

Подвесные провода

Их применяют для создания воздушных магистральных линий путем подвеса на опорах связи, электропередач и контактной сети железных дорог. Им свойственно стойкость к погодным и электромагнитным воздействиям, растяжению, вибрациям.

Их индексация:

• А — голые проводники из алюминия.
• АС — сталеалюминиевые типы.
• СИП — самонесущие изолированные электропровода.

Специальные обозначения

Существуют категории кабельных изделий, расшифровывающихся по-особенному, с помощью буквенной комбинации:

• КСПВ — для систем сигнализаций, связи, телекоммуникаций.
• КПСВВ — предназначены для противопожарной защиты.
• КПСВЭВ — аналогично предыдущему, но с экраном из алюминиевой фольги.

Группы электропроводников с особой индексации:

• ПНСВ — нагревательные, для обогрева бетона, полов, крыш и теплиц.
• ПВС — соединительный в виниловой оболочке для подсоединения электрических аппаратов и приборов.
• ШВВП — гибкий электрокабель, плоский, для подключения бытовой аппаратуры и техники.
• ПУНП — провод плоский универсальный с повышенной жесткостью, эксплуатируется для подсоединения слаботоковых приборов.
• ПУГНП — плоский, универсальный токопроводящий элемент хорошей гибкости для стационарной бытовой прокладки.

Как маркируются конструктивные характеристики жил

У них есть своя кодировка:

• ож— одножильный токопроводник.
• мн, мж — многожильные конструкции.
• ок, мк — так обозначаются одно- и многожильные круглые проводники.
• ос, мс — одножильные секторные и, соответственно, многопроволочные кабельные элементы.
• (N) — нейтральный провод обозначается голубым цветом.
• (PE) — заземления, изолирующая оболочка желто-зеленого цвета.

Обозначения, согласно требованиям пожарных норм

Сокращение «нг» говорит о стойкости изделия к возгоранию при совместной прокладке. Далее все символы негорючих модификаций расшифровываются следующим образом:

• LS — пониженный уровень дымо- и газовыделения из-за сокращения в составе содержания углеводородов и галогенов.
• HF — данный индекс означает безгалогенность, что говорит о невыделении газообразных токсинов в процессе горения.
• FRLS — использование в изоляции из ПВХ присадок пониженной горючести, которая способствует низкому выбросу дыма и газов.
• FRHF — свидетельствует об огнестойкости, так как в составе не содержит галогенов, выделяющих вредные выхлопы.
• LSLTx — изделие при горении выделяет низкий уровень токсинов.
• HFLTx — не выбрасываются газообразные соединения и токсины горючих веществ.

Марки проводов и кабелей импортного производства и расшифровка их буквенной маркировки

Зарубежные производители индексируют токопроводящие кабельные изделия другими закодированными символами. Поэтому при покупке следует ориентироваться на дешифровку аббревиатуры.

Силовые электрокабели

Маркирование декодируется следующим образом:

Обозначение	Толкование
N	производство по немецкому стандарту VDE
Y	применяется полихлорвиниловая изоляция
H	изоляционная оболочка ПВХ не содержит вредных соединений
M	монтажное изделие
C	присутствие экрана из меди
RG	предусмотрена броня
VDE	в переводе означает союз немецких электротехников.

Контрольный кабель

С его помощью передают электроэнергию и осуществляют дистанционное управление электрооборудованием. Важная особенность электрокабеля заключается в токонесущих алюминиевых или медных жилах, изолированных кремнийорганической резиной. При прокладывании в толще грунта используется бронированная защита в специальной обмотке из оцинкованных лент. Сверху ее покрывает ПВХ-пластикатовый кожух. Расшифровка:

• Y – присутствует изоляционный ПВХ-слой.
• SL – признак функционала - контрольный.
• Li – многожильный проводник выполнен по немецкому стандарту VDE.

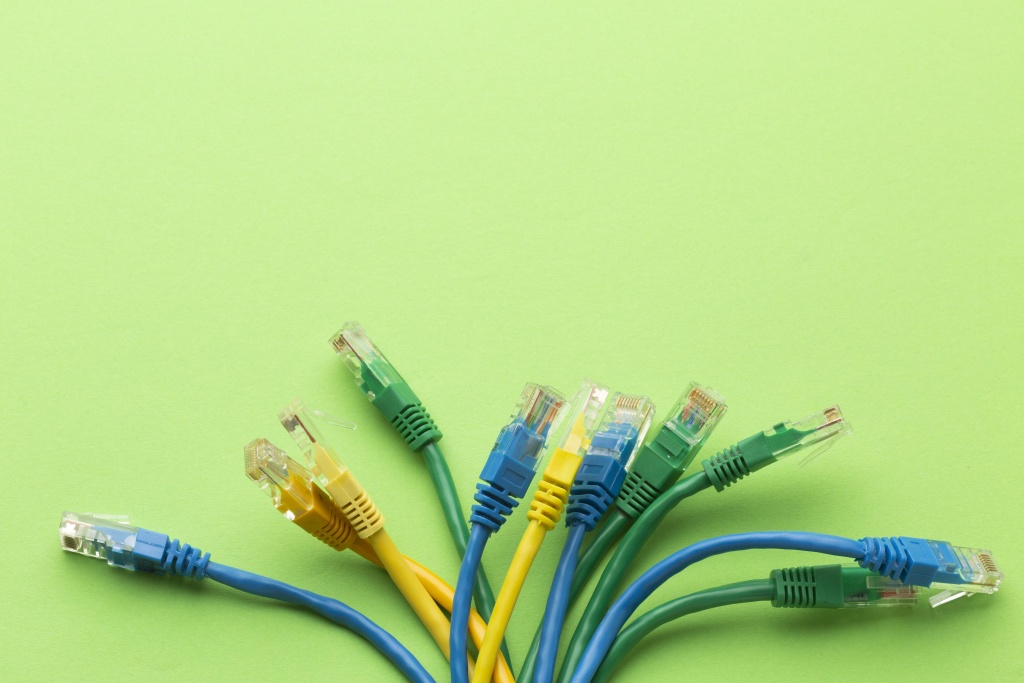

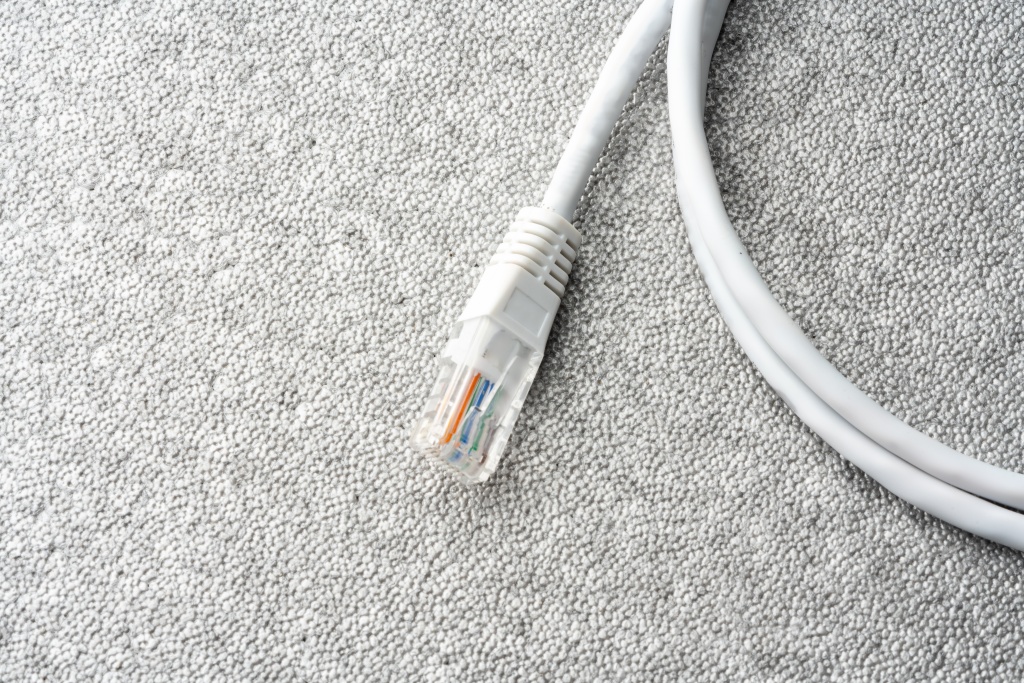

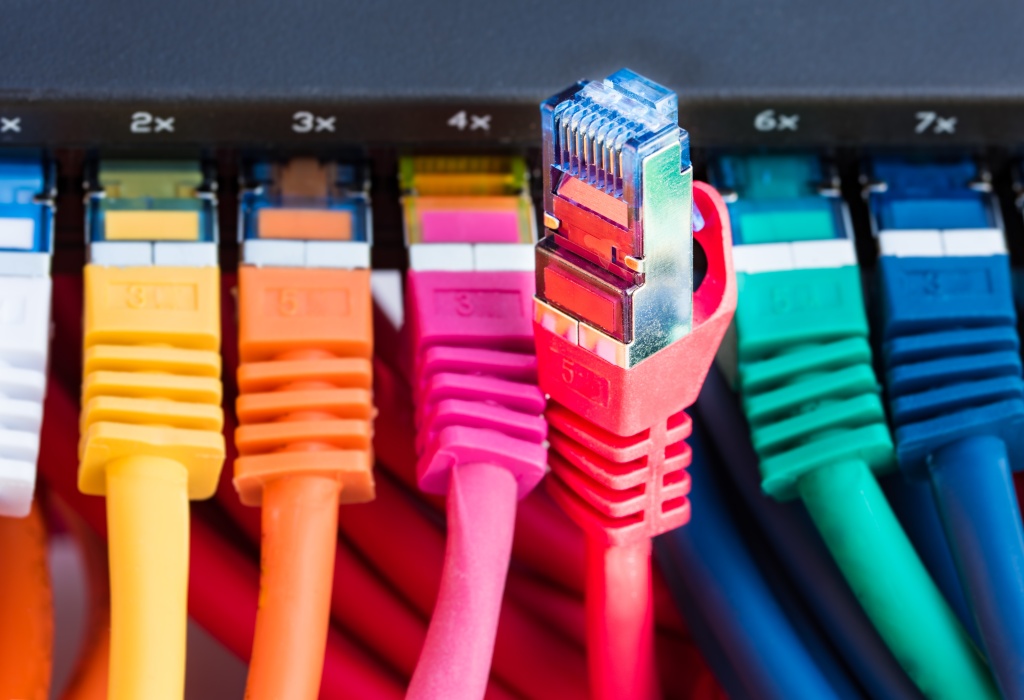

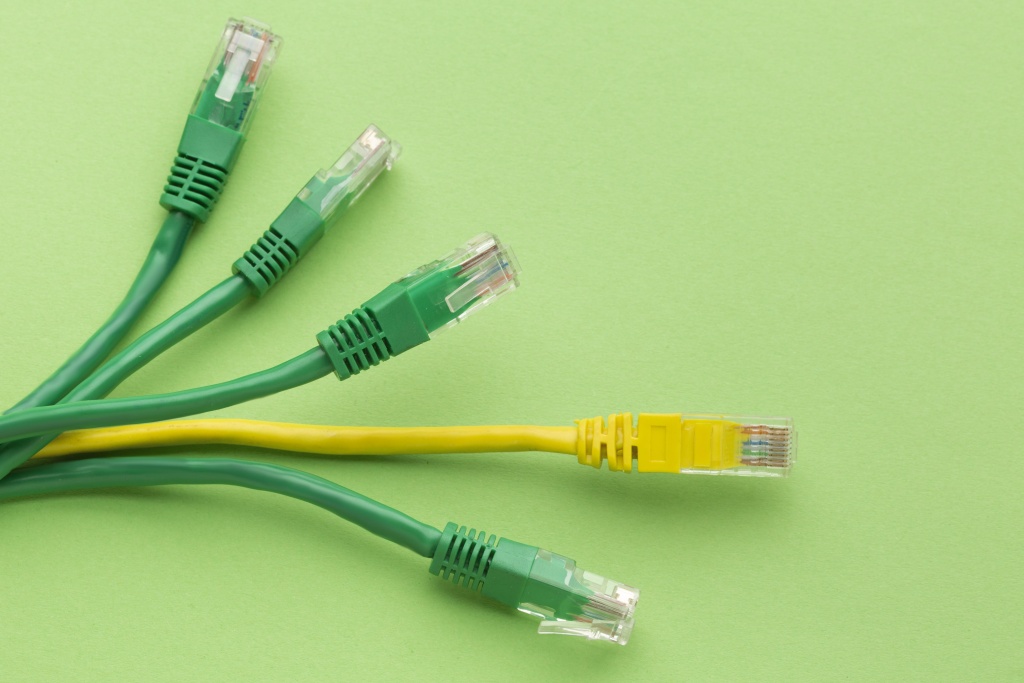

Кабель передачи данных «витая пара»

Это версия токопроводника связи. Она создается из пар изолированных проводников, свитых между собой с целью повышения взаимосвязи между парными элементами. Основным отличием является присутствие разнообразных экранов. Они не допускают возникновение перекрестных помех извне, а также уменьшают электромагнитную индукцию между параллельно расположенными свитыми проводами. Обозначение:

• U — маркировка свидетельствует об отсутствии экрана.
• F — используется сплошная фольгированная экранирующая защита.
• S — экранирование с помощью медной оплетки.
• S-F — каждая пара защищена фольгой, а также есть защита двойным внешним экраном.
• S-S — создание экранирующего слоя не только каждой пары из фольги, но также общей плетенкой.
• TP — витая пара.

Кабели для телефона и пожарной сигнализации

Это изделия, использующиеся для соединения частей системы связи и пожарно-системной сигнализации. Обозначение:

• J – монтажный элемент для внутренней проводки.
• Y – токопровод с изоляцией ПВХ используется для телекоммуникационных связей внутри помещений.
• (St) – электростатическое экранирование из фольги, предохраняющее от создания помех электрооборудованиями.

Безгалогеновый огнестойкий электрокабель

Данное изделие при возгорании выделяют токсичный дым и вызывают коррозионные процессы. Расшифровка:

• N — произведено в соответствии со стандартом Германии VDE;
• HX — применяется изоляция из сшитого синтетического каучука;
• C — используется медное экранирование;
• FE 180 — изоляционная целостность обеспечивается в течение 180 минут в открытом очаге горения.

Монтажные токопроводы

Предназначены для доставки электроэнергии в пределах одного оборудования или прибора. Обозначение:

• H — изделие изготовлено согласно гармонизированному стандарту.
• N — соответствует национальной стандартизации.
• 05 — означает пригодность для номинального напряжения 300/500 В.
• 07 — может использоваться при 450/750 В.
• V — применяется поливинилхлоридный изоляционный материал.
• K — гибкое строение жилы для стационарного монтажа.

Использование в качестве изоляции сшитый полиэтилен

Это изделия с высокопрочным изоляционным материалом, что придает им дополнительные свойства, расширяющие сферу применения. Обозначение:

• 2Y — используется в импортных силовых кабелях с полиэтиленовым изоляционным слоем.
• 2X — для усиленной защиты применяется сшитый полиэтилен.
• S — медное защитное экранирование.
• (F) — защита специальными герметиками от влаги вдоль жил.
• (FL) — обеспечивается как продольная, так и поперечная герметизация.
• E — индекс трехжильной кабельной магистрали.
• R — маркировка означает присутствие брони из круглых стальных проволок.
• -J — наличие заземляющего проводника.
• -O — отсутствие заземления.

Образцы итальянского производителя (FROR)

Продукция компании Elettrotek Kabel пользуется популярностью из-за превосходного уровня механических и электрических характеристик. Жесткая поверхность и износостойкость позволяет использовать изделия в промышленности, на шахтах, электростанциях.

Обозначение специфическое и соответствует стандарту Италии CEI UNEL 35011:

• F — обозначает гибкие жилы.
• R — присутствие ПВХ-изоляции.
• O — круглое, неплоское изделие.
• R — с ПВХ-оболочкой.

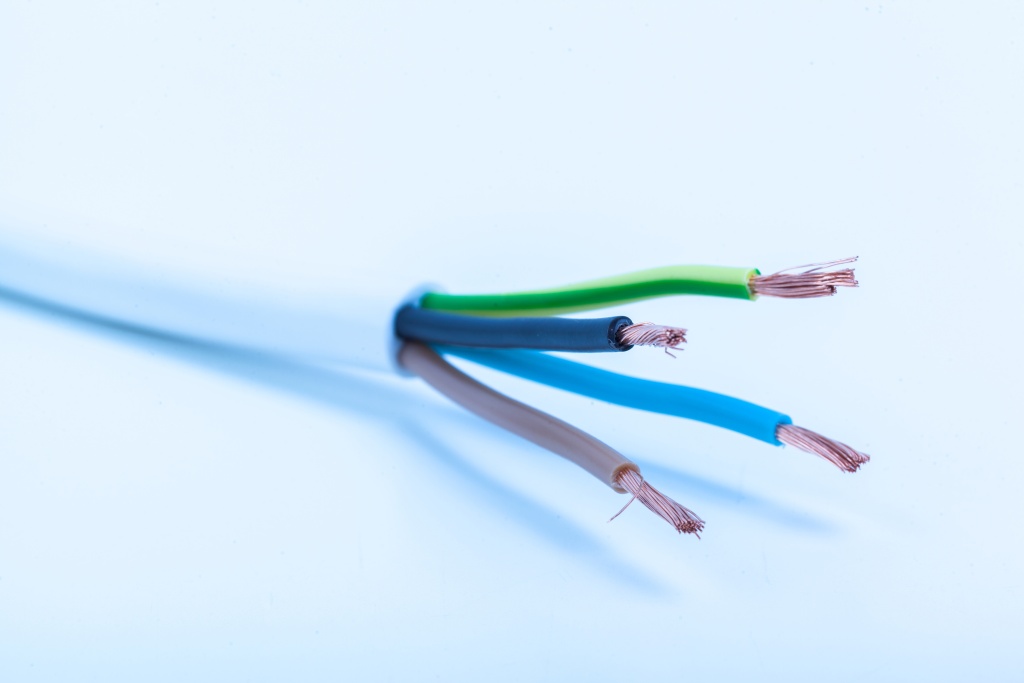

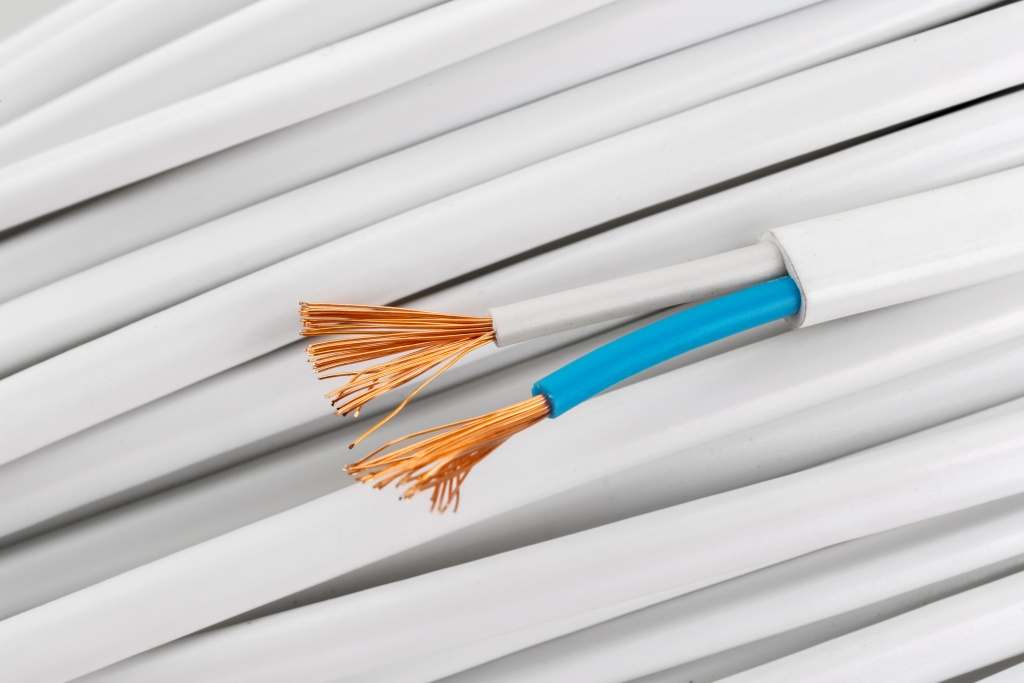

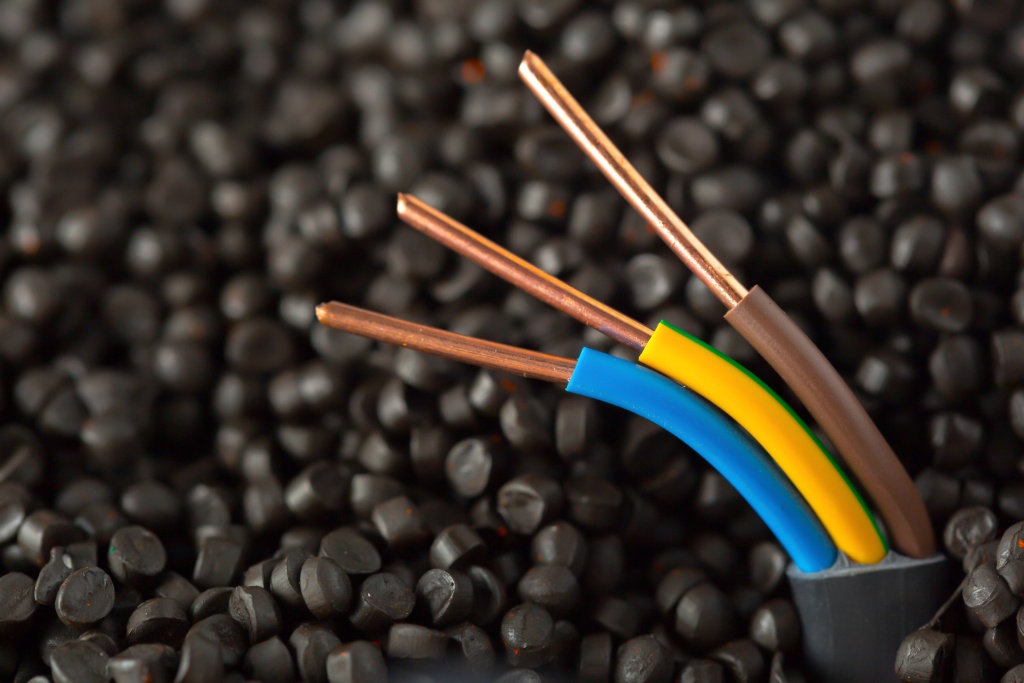

Как читать цветовую маркировку

Осуществляя монтаж электропроводки, легко совершить ошибку при выборе контактов. Для того чтобы этого не допускать, используется изоляция разных цветов.

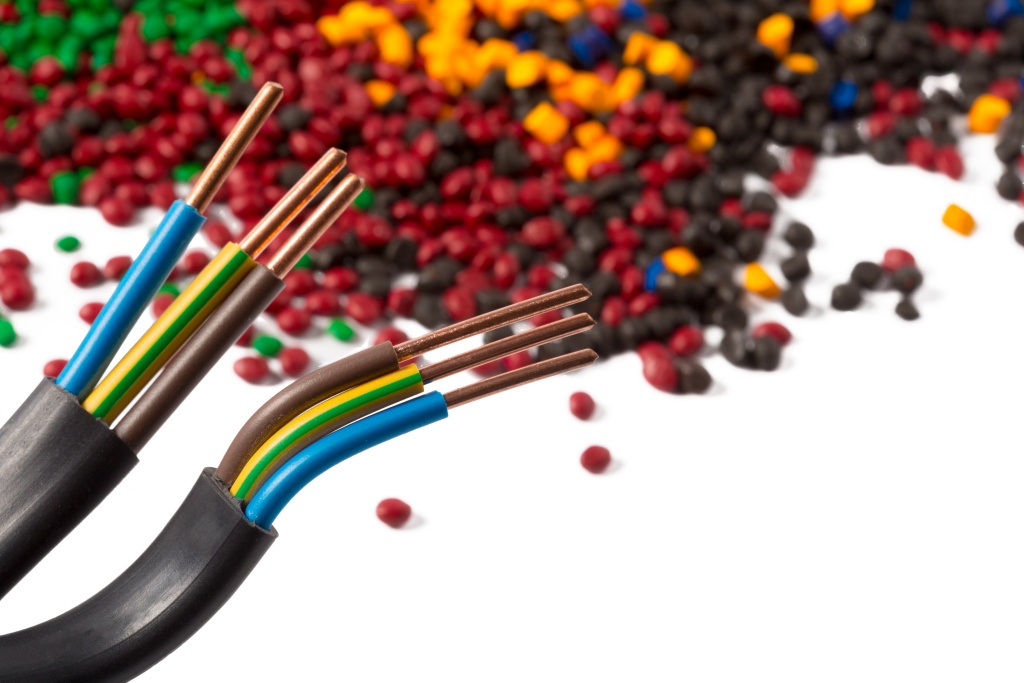

Трехжильные провода различают по следующим признакам:

• фаза обозначается красной, серой расцветки, а также может быть коричневого или черного цвета;
• проводник, который не находится под напряжением (нулевой) принято окрашивать в голубой или в синий;

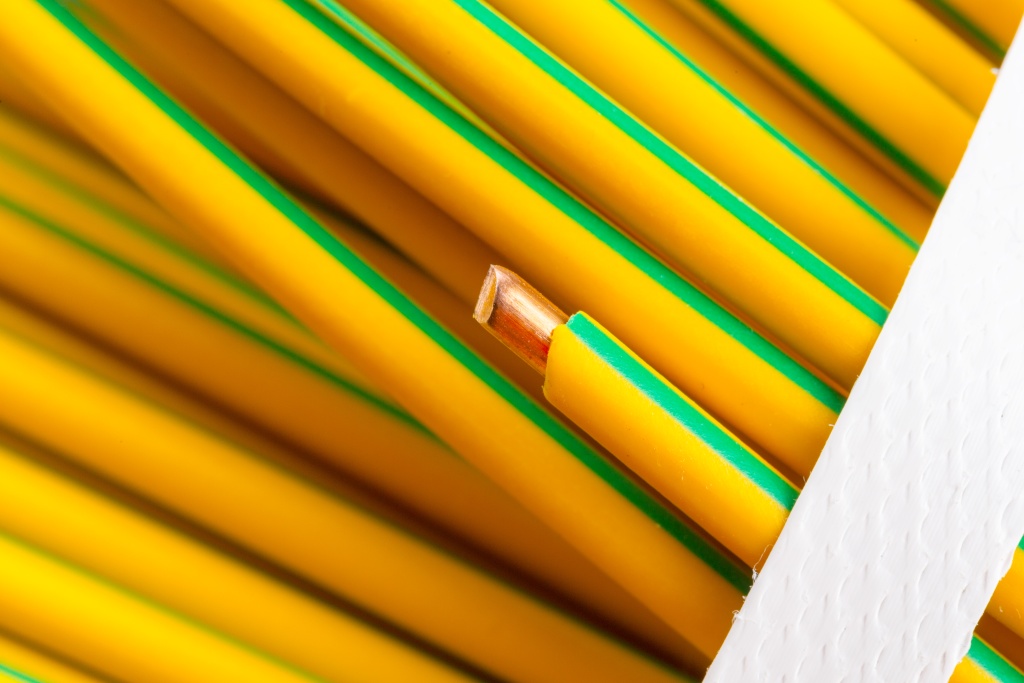

• заземление маркируется двухцветным желто-зеленым.

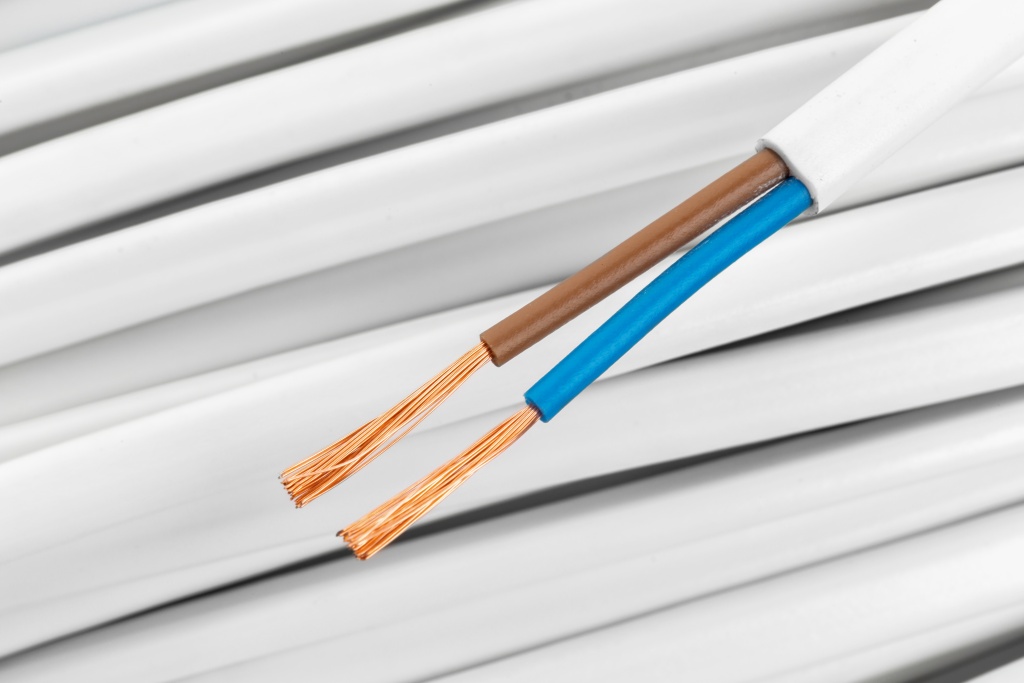

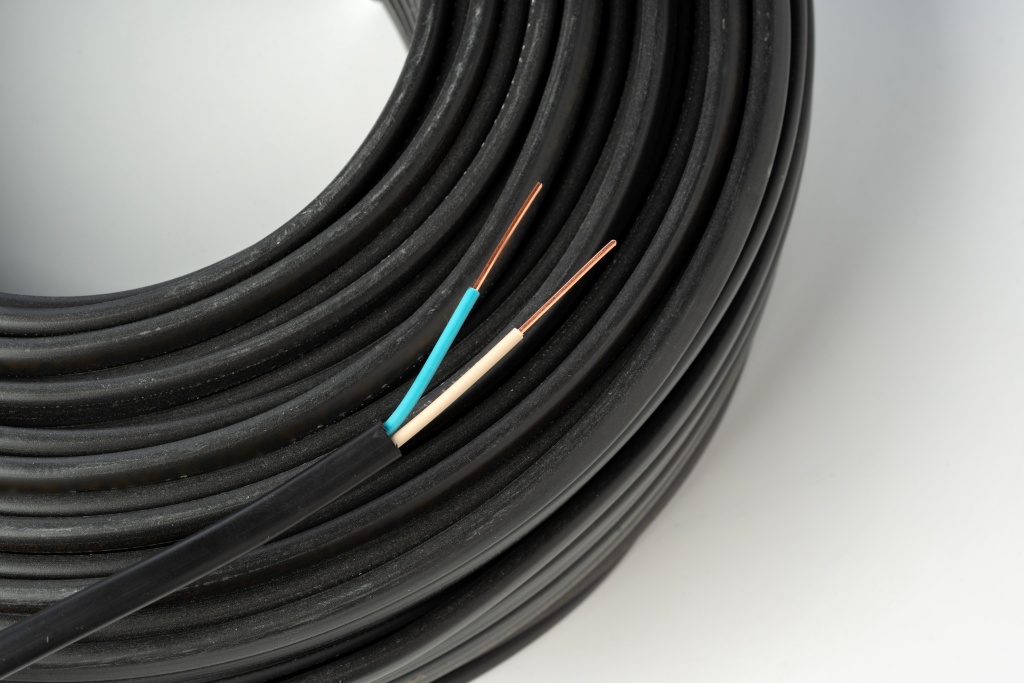

В двухжильных токопроводах цветовое обозначение аналогично кабельным изделиям, а нулевой заземляющий — как и в трехжильном. Только в желто-зеленой оплетке есть голубые вкрапления.

Как обозначается маркировка сечения кабеля и эл проводов

Помимо буквенных знаков, на токопроводящие элементы наносятся цифры. На первой позиции указывается количество жил в составе проводника, а вторая свидетельствует о площади поперечного среза на каждой из них. В случае когда обозначена только одна, значит, токопровод одножильный. После этих цифр приводится номинальное напряжение, на которую проводник рассчитан (однофазное 220 В или трехфазное 380 В). В зависимости от марки изделия в нем может быть зашифрована информация о рекомендуемом использовании температурного режима эксплуатации и его соответствии ГОСТ или ТУ.

Маркирование кабельной продукции, проводов и шнуров по системе «Честный ЗНАК»

Развитие современных технологий движется семимильными шагами, поэтому кабельно-проводные изделия необходимы для устойчивой подачи электричества, чтобы мы могли жить с комфортом. Они нужны также для работы телевидения и интернета. Одновременно с ростом спроса появляется нелегальные подделки плохого качества.

Для противостояния нелегальному рынку был запущен экспериментальный проект по маркировке электрокабелей и электропроводов. Он начался 20.05.2024 и продлится до 28.02.2025. В этот период проводится тестирование технологий по нанесению штрих-кодов и отрабатываются взаимодействия участников рынка с системой «Честный ЗНАК».

После окончания этого этапа маркирование станет обязательным, и все процессы по учету будут сопровождаться последующей ее идентификацией. Продажа немаркированной продукции будет наказываться административным штрафом, а при повторном нарушении — уголовной ответственностью.

На практике это проще сделать с решением от российского разработчика программных обеспечений компании «Клеверенс». Запустить маркировочные процессы помогут коробочные решения, как, например, программа «Фабрика 15». Она предназначена для автоматизации всех товароучетных операций, осуществления полного контроля над движением сырья и готовыми изделиями на производстве.

Подведем итоги

Для монтирования качественной электропроводки, которая будет соответствовать условиям эксплуатации, напряжению в сети и токовым нагрузкам для каждого участка, необходимо правильно подбирать проводниковые изделия. Зная, как расшифровывать маркировку электрических кабелей и проводов, это сделать будет проще.

Вопрос-ответ

Как определяется тип кабельных товаров и их характеристик по маркировочной индексации?

Буквенные и цифровые знаки несут важную информацию о составе токопроводящих элементов. Первая буква обозначает, из чего сделаны жилы, вторая указывает на вид изделия, третья — на материал изоляции, четвертая — на конструктивные особенности продукции. В цифрах зашифрованы данные о количестве жил, сечение и номинальное напряжение.

Как маркирование электрокабеля влияет на безопасность эксплуатации электрических систем?

Она позволяет определить важные характеристики, которые обеспечивают безопасные условия в различных ситуациях. Так, например, аббревиатура «нг» свидетельствует о том, что при групповой прокладке изоляция не поддерживает горение. К характеристикам безопасности относится пониженное свойство газо- и дымоудаления (LS) и свойство не выделять ядовитые газы под воздействием открытого огня. Цветовые различия также снижают риск возможности совершения ошибок при монтаже токопроводников.

Какие специальные программы или системы используются для автоматизации процесса маркировки кабеля?

В условиях цифровой трансформации важно в процесс производства включать автоматизированные линии, обеспечивающие маркирование кабельно-проводных изделий. К ним относится: термотиснение, термопечать, термотрансферная и каплеструйная печать, флажковое этикетирование с помощью специального аппликатора, лазерное нанесение.
