Структура панели управления Mobile SMARTS

Основным инструментом разработки Mobile SMARTS является редактор метаданных Mobile SMARTS, встроенный в панель управления Mobile SMARTS.

Для того чтобы открыть панель управления для внесения правок в конфигурацию базы Mobile SMARTS, необходимо выбрать нужную базу в менеджере баз Mobile SMARTS, вызвать выпадающее меню возле кнопки «Открыть» и нажать «Править конфигурацию».

Далее рассмотрим подробнее элементы панели управления.

Общий вид

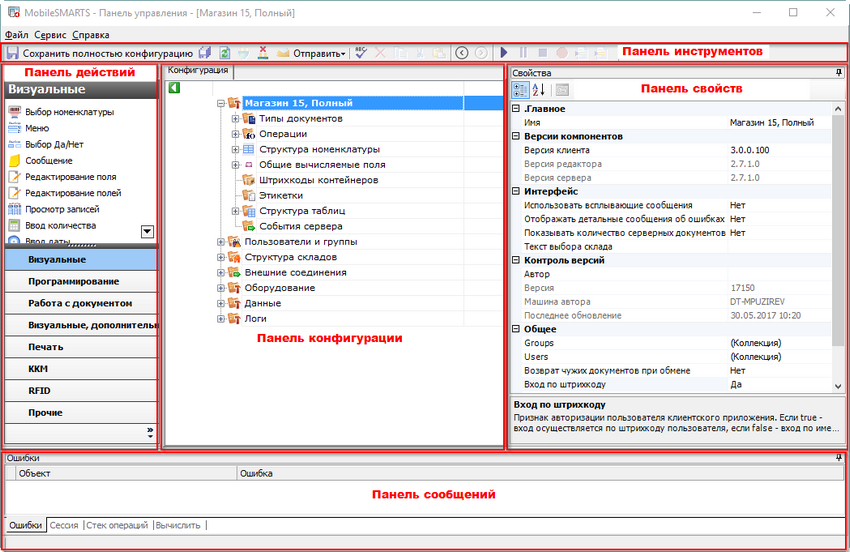

Панель управления состоит из следующих элементов:

Рассмотрим все элементы подробнее.

Панель инструментов

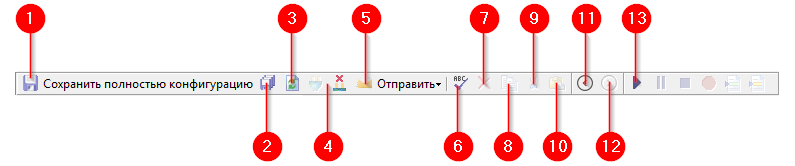

Панель инструментов содержит следующие элементы:

1. Кнопка сохранения отдельного элемента дерева конфигурации, выделенного в данный момент. Позволяет сохранить изменения только в этом элементе, игнорируя все остальные.
2. Сохранить конфигурацию целиком. Все изменения, внесённые в конфигурацию будут сохранены.
3. Обновить конфигурацию. Конфигурация будет перезагружена, все несохранённые изменения будут утрачены.
4. Кнопки подключения и отключения от сервера. Позволяет подключать панель управления к выбранному серверу Mobile SMARTS, а также отключаться от него.
5. Кнопка «Отправить». Позволяет отправить открытую конфигурацию по почте или в архив.
6. Проверить конфигурацию. Проверяет конфигурацию на ошибки. Найденные ошибки выводятся в панели сообщений.
7. Удалить. Удаляет элемент конфигурации, выделенный в данный момент.
8. Копировать выделенный элемент конфигурации в буфер обмена.
9. Вырезать выделенный элемент конфигурации в буфер обмена.
10. Вставить ранее скопированный или вырезанный элемент из буфера обмена.
11. Назад. Возвращает выделение к предыдущему действию в алгоритме.
12. Вперёд. Переводит выделение к следующему действию в алгоритме.
13. Панель управления отладчиком.

Панель конфигурации

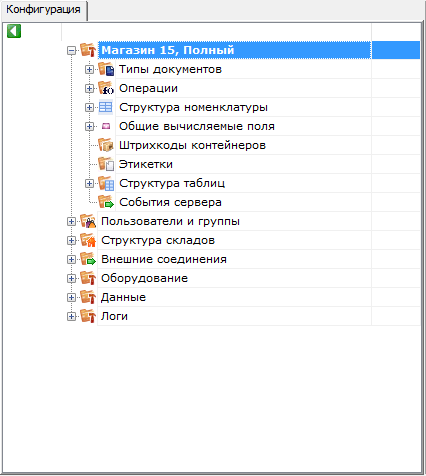

Содержит дерево конфигурации, в нем отражается информация о составе списка типов документов Mobile SMARTS и соответствующих им схемам обработки. Также в нем представлены данные о шаблонах ячеек и палет, зарегистрированных принтерах этикеток и некоторая другая полезная информация.

Панель действий

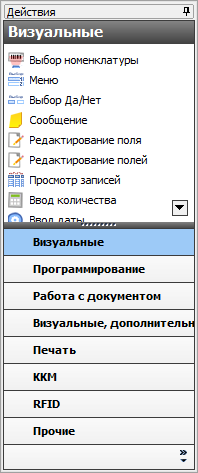

Панель действий содержит действия — блоки, из которых строится алгоритм работы на мобильном устройстве сбора данных.

Панель свойств

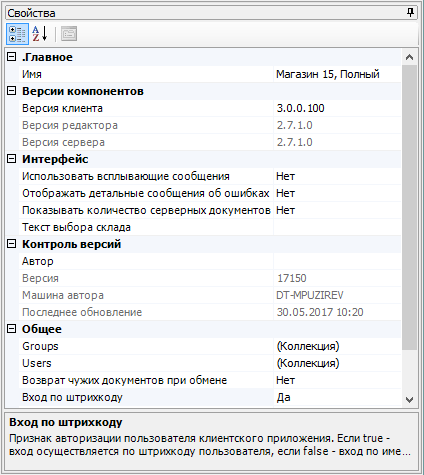

Панель свойств содержит информацию о свойствах выбранного элемента дерева конфигурации.

Настройка свойств действий позволяет задать то или иное поведение действия в алгоритме конфигурации.

Внизу панели свойств выводится подсказка по выбранному свойству.

Панель сообщений

Отображает ту или иную информацию в зависимости от выбранной вкладки.

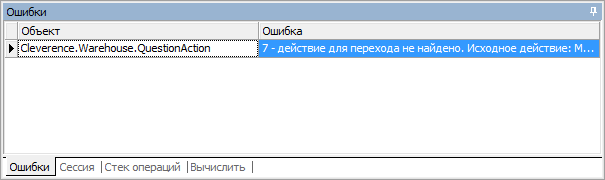

Вкладка «Ошибка» выводит информацию о найденных ошибках:

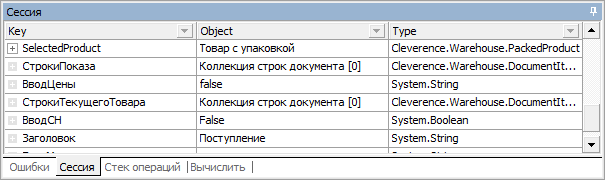

Вкладка «Сессия» при включённой отладке отображает переменные сессии, заполненные в данный момент:

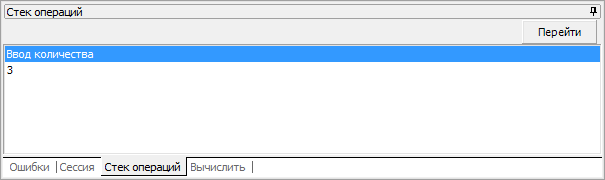

Вкладка «Стек операций» при включённой отладке позволяет видеть, какие вызовы операций были выполнены, а также переходить по ним:

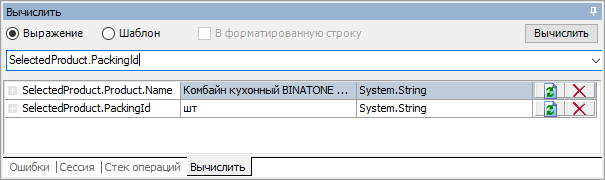

Вкладка «Вычислить» используется во время отладки и даёт возможность вычислять выражения и просматривать результат работы шаблонов:
